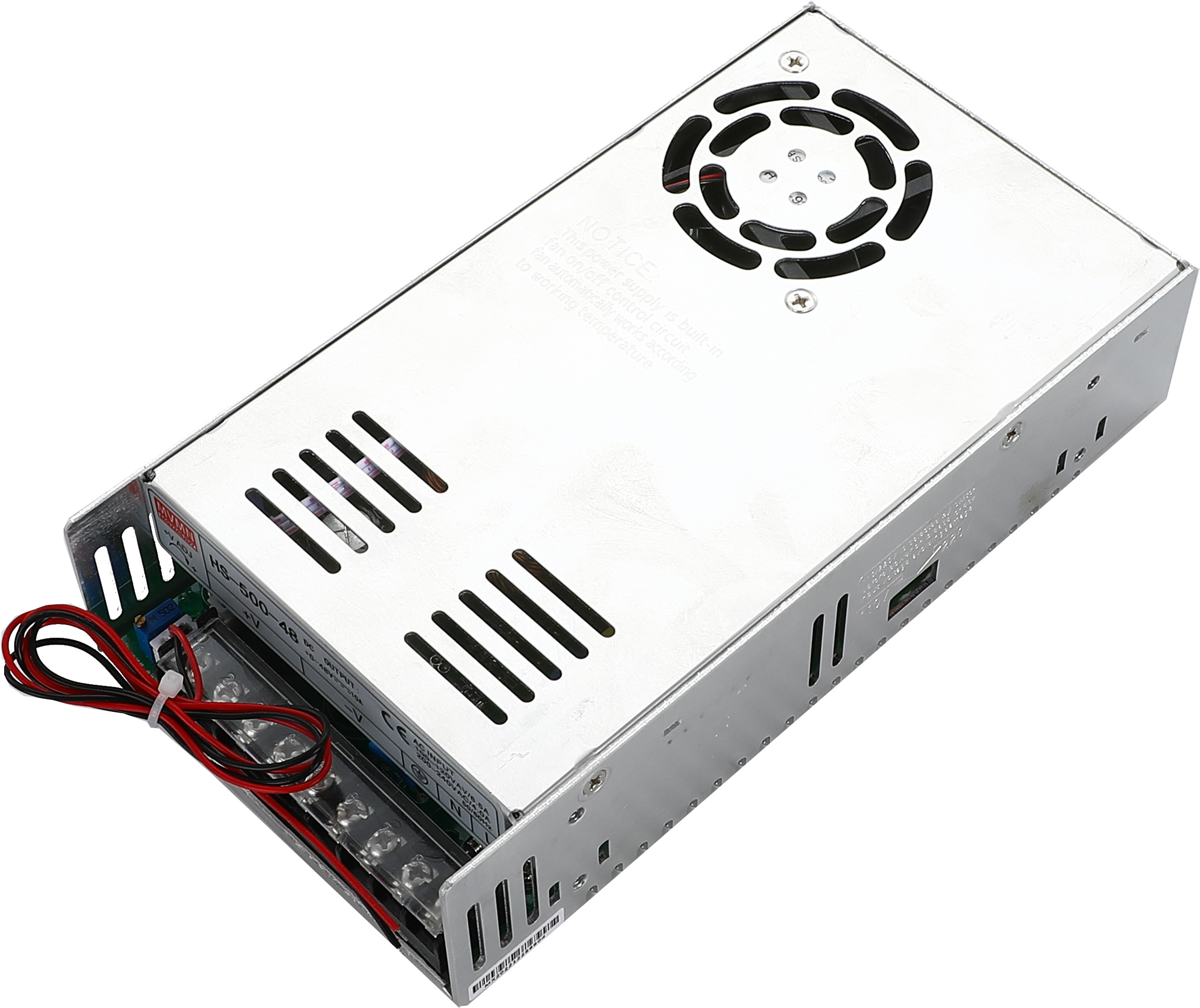

开关电源（SMPS）通过调节占空比或频率来实现输出电压的控制，而采用0-5V信号控制输出电压是一种常见的模拟控制方式。以下是其原理构想和实现方案：
1. 基本原理**
开关电源的核心是通过高频开关（如MOSFET）的导通和截止，配合电感、电容等储能元件调节能量传递。输出电压的调节通常通过反馈控制实现，而0-5V信号可以作为外部参考输入，动态调整输出电压。
2. 0-5V信号控制输出电压的实现方式**
(1) 基于PWM占空比调节**
原理：0-5V信号通过比较器或模数转换（ADC）转换为PWM信号的占空比，进而控制开关管的导通时间。
- 0V输入 → 占空比0%（关闭输出）。
- 5V输入 → 占空比100%（最大输出）。
- 中间电压线性对应占空比（如2.5V对应50%占空比）。
- 实现电路：
- 电压控制振荡器（VCO）**：将0-5V信号转换为对应频率的PWM。
- 误差放大器：将输出电压反馈与0-5V参考信号比较，生成控制信号调节PWM。
(2) 基于DAC的数字控制**
- 原理：若使用数字控制（如MCU），0-5V信号可通过DAC（数模转换）生成，作为开关电源控制芯片（如TL494、UC384x）的参考电压（Vref）。
- 电源IC根据Vref调整PWM占空比，实现输出电压跟随0-5V信号变化。
3) 直接模拟调制**
- 原理：0-5V信号直接输入到开关电源的反馈环路中，替代或叠加原有反馈电压。
- 例如：在Buck电路中，0-5V信号通过电阻网络与反馈分压器结合，改变误差放大器的输入，从而调整输出电压。
---
3. 典型电路示例（Buck拓扑）**
1. 输入信号处理：0-5V信号经过RC滤波后接入误差放大器的同相输入端。
2. 反馈网络：输出电压通过分压电阻（如R1、R2）反馈至误差放大器的反相输入端。
3. 比较与控制：
- 误差放大器输出与锯齿波比较，生成PWM信号。
- 0-5V信号升高 → 误差放大器输出升高 → PWM占空比增加 → 输出电压上升。
---
4. 关键设计要点
- 线性度校准：需确保0-5V信号与输出电压呈线性关系，可能需要软件或硬件校准。
- 稳定性补偿：反馈环路需添加补偿网络（如Type II补偿）避免振荡。
- 保护功能：
- 过压保护（OVP）：限制最大输出电压。
- 信号失效保护：当0-5V信号丢失时，默认输出安全电压（如0V）。
5. 应用场景**
- 工业自动化：PLC输出0-5V控制电源电压。
- 实验室电源：可编程电压调节。
- LED驱动：亮度通过0-5V信号无级调节。
6. 注意事项
- 信号隔离：若0-5V信号源与开关电源共地困难，需使用光耦或隔离放大器。
- 噪声抑制：0-5V信号路径需屏蔽或滤波，避免开关噪声干扰。
通过上述方法，0-5V信号可高效、精确地控制开关电源的输出电压。具体实现需根据拓扑（Buck/Boost等）和芯片选型调整电路参数。
